Установки фильтрации и обезжелезивания АКВАФЛОУ серии F предназначены для снижения мутности и цветности воды, для снижения содержания железа, марганца и сероводорода в воде. Установки АКВАФЛОУ серии F представляют собой скорые напорные фильтры, загруженные фильтрующим материалом.

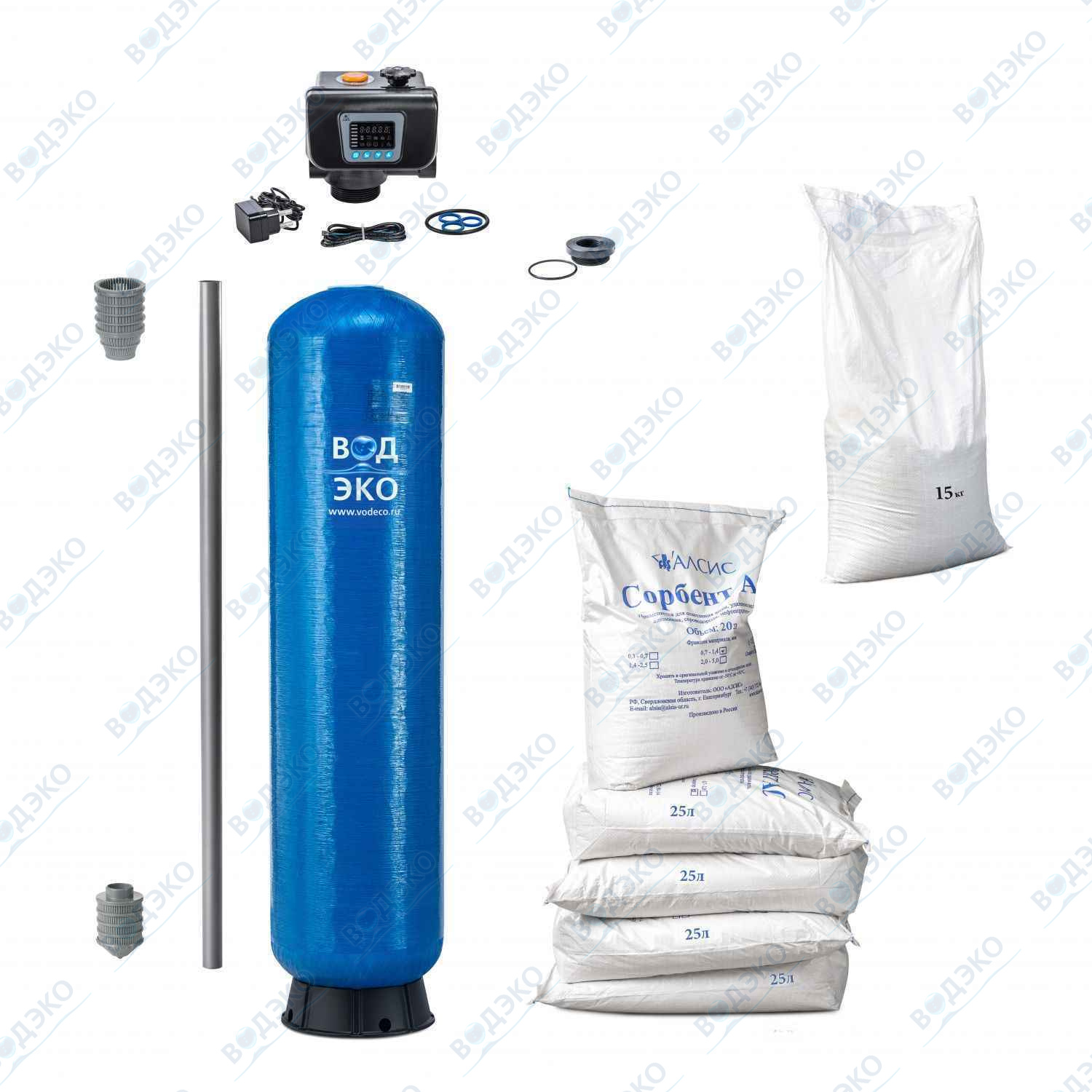

В состав каждой установки входят:
- корпус фильтра с дренажно-распределительной системой, фильтрующим материалом, гравием поддерживающего слоя;
- управляющий клапан с автоматическим управлением, который крепится к верхней части корпуса фильтра и служит для вывода установки на промывку, переключения потоков воды во время промывки и настройки параметров процесса промывки.
В рабочем режиме исходная вода через входной патрубок управляющего клапана поступает в корпус фильтра и проходит через слой фильтрующего материала. Очищенная вода проходит внутри фильтра по центральному коллектору в направлении снизу вверх и выходит через выходной патрубок управляющего клапана.
В процессе работы происходит загрязнение фильтрующего материала задержанными частицами и производится промывка установки. Вывод установки на промывку осуществляется по прошествии заданного времени (по сигналу таймера). Периодичность промывок зависит от условий эксплуатации. При промывке осуществляется взрыхление и очистка фильтрующего материала от накопившихся загрязнений – восстановление грязеемкости. Все операции процесса промывки выполняются автоматически за счёт переключений управляющего клапана. Сброс сточных вод, образующихся в процессе промывки, производится в хозяйственно-бытовую или производственную канализацию.
В состав каждой установки входят:
- корпус фильтра с дренажно-распределительной системой, фильтрующим материалом, гравием поддерживающего слоя;
- управляющий клапан с автоматическим управлением, который крепится к верхней части корпуса фильтра и служит для вывода установки на промывку, переключения потоков воды во время промывки и настройки параметров процесса промывки.
В рабочем режиме исходная вода через входной патрубок управляющего клапана поступает в корпус фильтра и проходит через слой фильтрующего материала. Очищенная вода проходит внутри фильтра по центральному коллектору в направлении снизу вверх и выходит через выходной патрубок управляющего клапана.
В процессе работы происходит загрязнение фильтрующего материала задержанными частицами и производится промывка установки. Вывод установки на промывку осуществляется по прошествии заданного времени (по сигналу таймера). Периодичность промывок зависит от условий эксплуатации. При промывке осуществляется взрыхление и очистка фильтрующего материала от накопившихся загрязнений – восстановление грязеемкости. Все операции процесса промывки выполняются автоматически за счёт переключений управляющего клапана. Сброс сточных вод, образующихся в процессе промывки, производится в хозяйственно-бытовую или производственную канализацию.
Блок управления
Runxin
Фильтрующий материал
Сорбент АС
Регенерация по таймеру/счетчику
Таймер
Объем фильтрующего материала, л
120
Материал корпуса фильтра
Пластик
Масса поддерживающего слоя
20
Требуемый расход обратной промывки
3.9
Потеря давления Сv/Kv, бар
0.3
Рабочее давление мин/макс, бар
1-6
Рабочая темп. макс, °С
35
Присоединительные размеры вход/выход/дренаж, дюйм
1 / 1 / 1
Электрические характеристики, 220/380В, Вт
220В
